智慧邊緣物聯網關
產品概述

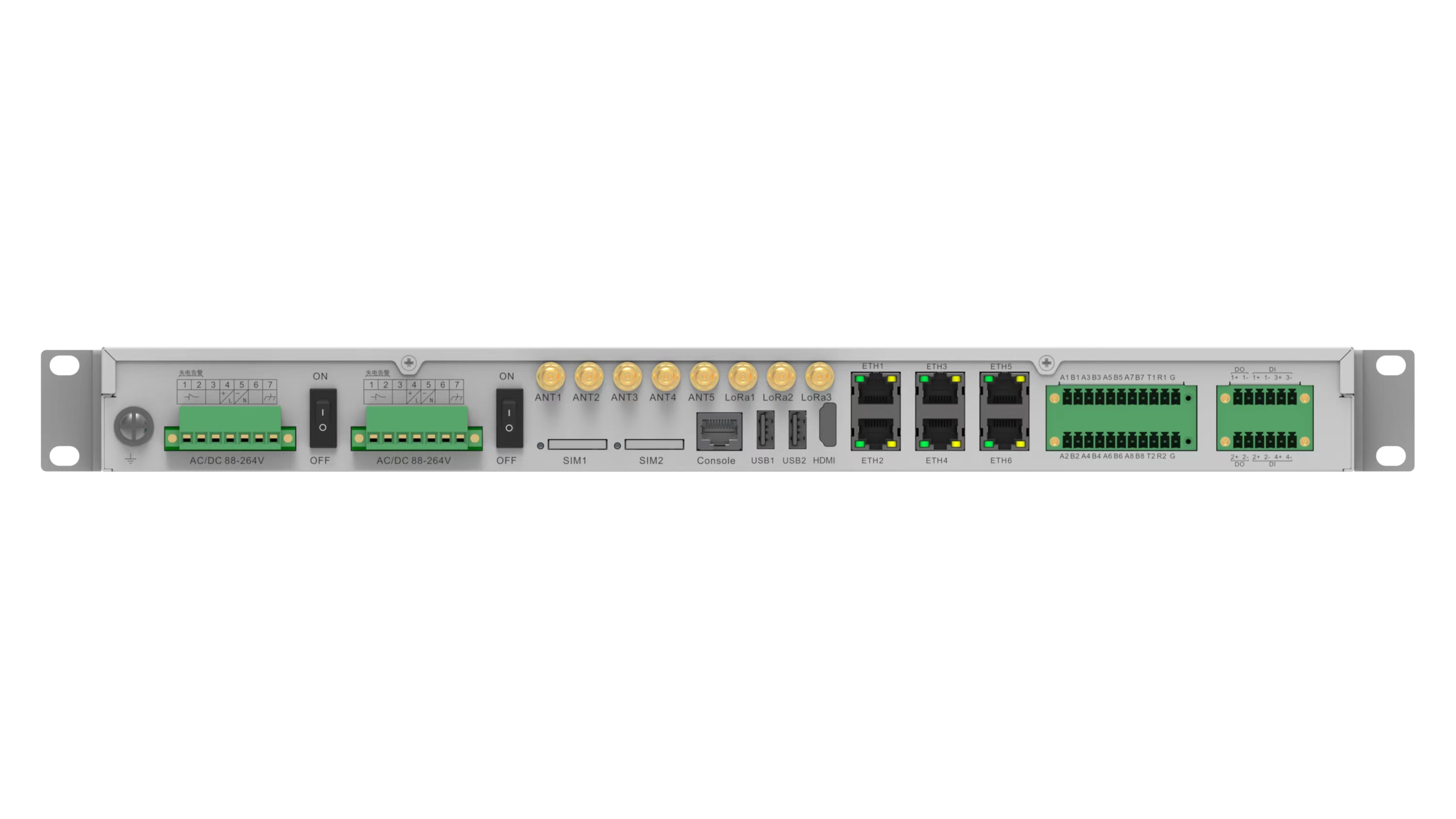

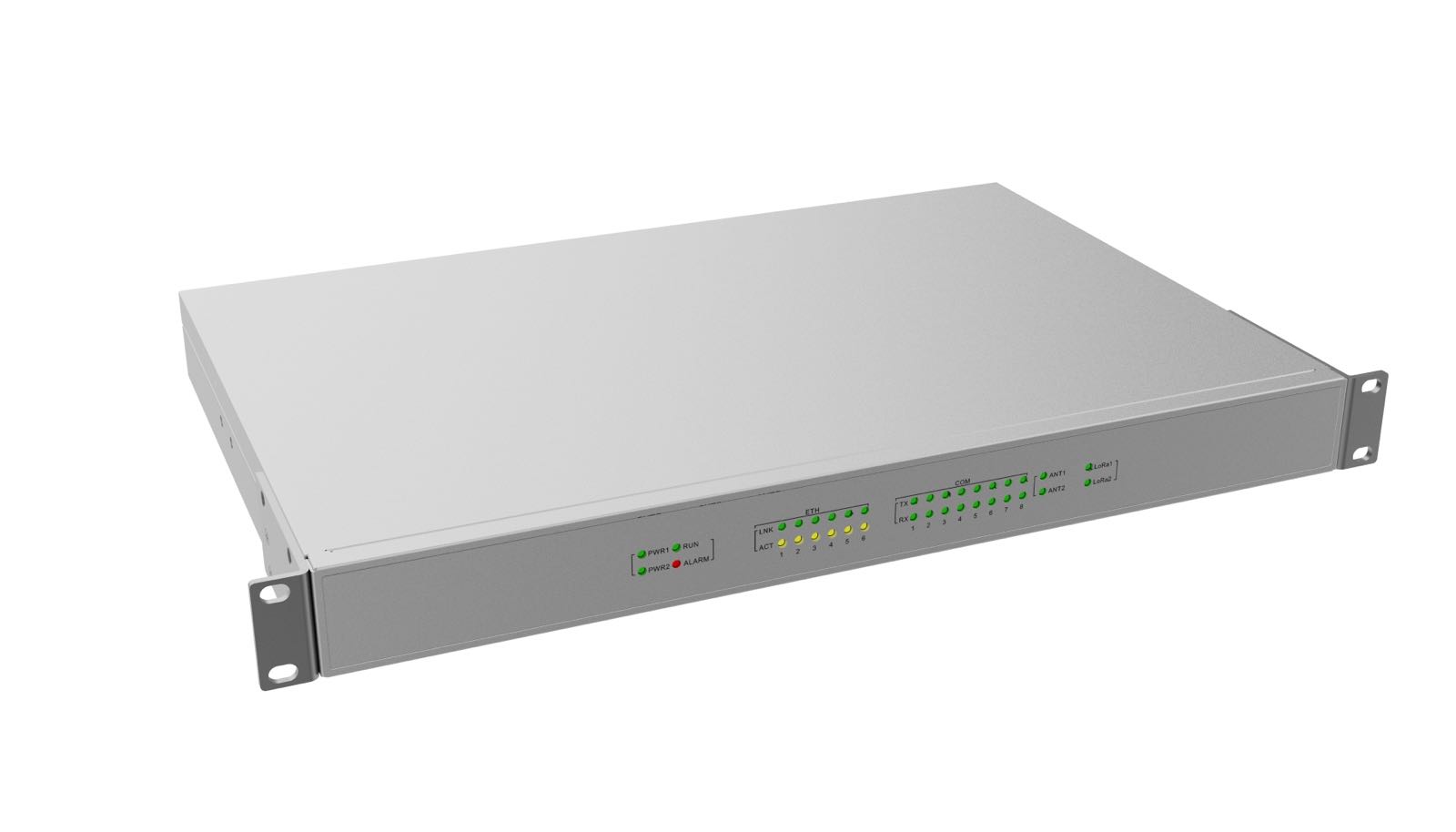

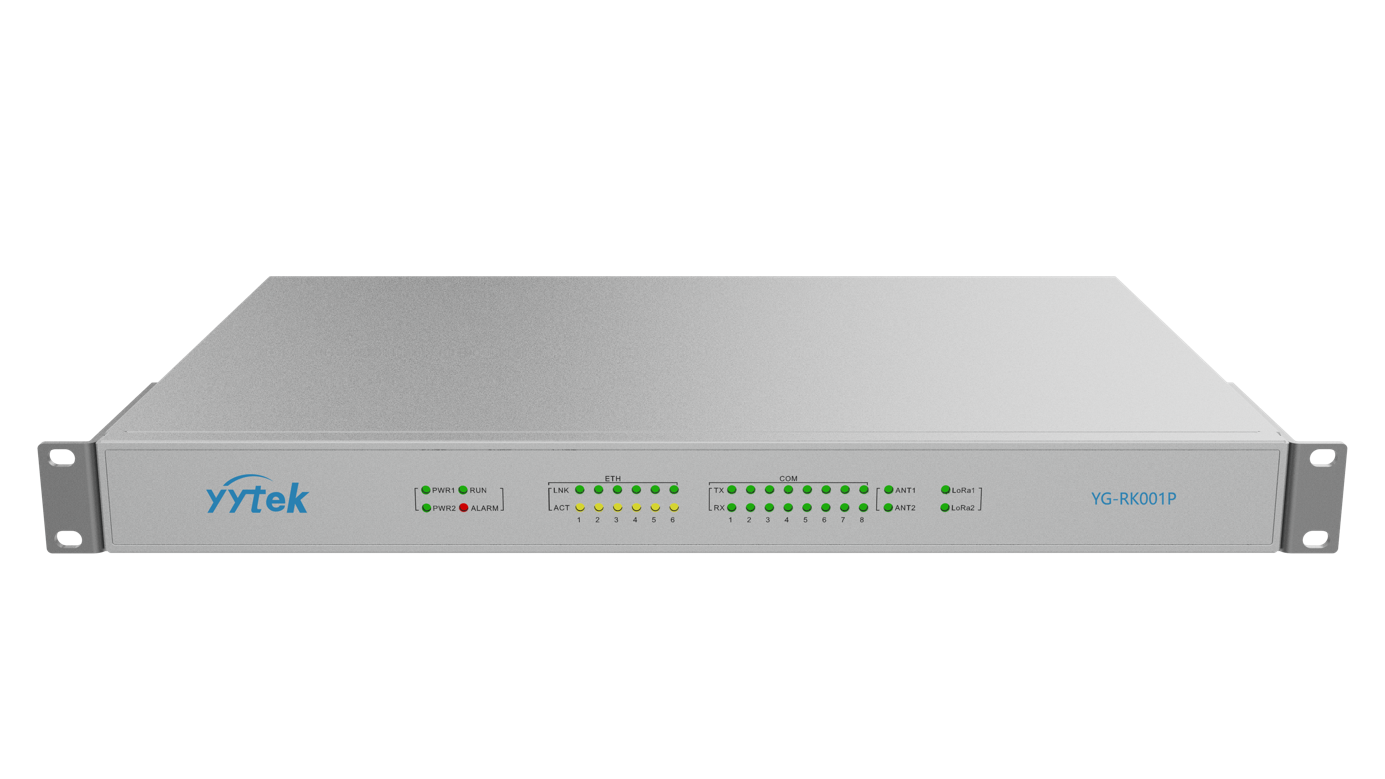

云涌智慧邊緣物聯網關，型號YG-RK001P，采用瑞芯微RK3568處理器，四核心ARM Cortex-A55構架，主頻2.0GHz，具有高效、高性能、低成本等優勢，支持8G 內存和64G板載存儲；YG-RK001P網關集成Ethernet、4G、5G、WiFi、LoRa、RS485、RS232、HDMI、DI/DO 等功能接口；4G、5G、WiFi、LoRa 等功能采用模塊化設計，功能配置更加靈活。
?
?
產品特點
?
雙路交直流110V-220V輸入
2路USB 2.0
6路 10/100/1000Mbps 以太網
WiFi支持2.4G和5G雙頻，可配置STA 和 AP 雙模式
雙路全網通 4G 模塊，其中一路可升級到5G
雙路Lora 模塊，同時支持470MHz和2.4GHz頻段，滿足國網低功耗要求
支持 RTC 時鐘功能
可擴展SATA和TF卡
PCIEX1接口
8 路RS485，2路RS232，隔離保護設計
支持 4 路 DI，2 路 DO
硬件看門狗
?
應用場景
YG-RK001P是一款基于瑞芯微RK3568平臺，可適配自主安全操作系統的邊緣物聯網關?？梢詮V泛使用在泛在電力物聯網，能源及電力自動化、智能/軌道交通、石油和天然氣等環境惡劣的行業，是工業現場通訊應用的完美解決方案。特別適用于變電站的設備巡檢、配網故障檢測、人工智能可視化、配電站房智能輔控、多業務可信接入、電力物聯網數據共享和智能分析等場景。
?
硬件參數
|
設備 |
詳細描述 |
|
CPU |
瑞芯微 RK3568 ARM Cortex-A55 Quad-Core 2.0GHz |
|
RAM |
4G LPDDR4,可擴展8G |
|
存儲 |
板載64G eMMMC，可支持SATA擴展 |
|
Ethernet |
外置6路10/100/1000Mbps網口， |
|
4G |
2路2G/3G/4G，其中一路可選支持5G；支持普通SIM卡 |
|
LoRa |
2路，同時支持滿足國網低功耗要求的470Mhz和2.4Ghz模塊 |
|
PCIE |
PCIEX1 |
|
MINI-PCIE |
內置1 |
|
USB |
2路外置USB 2.0， |
|
RS485 |
8路，含信號指示燈 |
|
RS232 |
2路 |
|
DI |
4路，干接點輸入，隔離保護設計 |
|
DO |
2路，繼電器輸出 |
|
TF 卡 |
1路 |
|
看門狗 |
硬件看門狗 |
|
HDMI |
1路 |
|
Console |
RS232，RJ45引出 |
|
電源 |
雙路電源，支持交直流110-220V |
|
工作環境 |
濕度：5％～95％，無凝露 工作溫度：-25℃～85℃ 存儲溫度：-40℃～85℃ |
?
軟件參數
|
軟件支持 |
詳細描述 |
|
操作系統 |
Ubuntu |
|
串口 |
提供 485 和232測試示例 |
|
網絡協議 |
TCP/IP、UDP、DHCP、TFTP、FTP、SSH、Web、HTTP、IPtables |
|
以太網 |
10M/100/1000Mbps自適應以太網，支持靜態/動態分配 IP 地址 |
|
WiFi |
支持STA、AP 功能 |
|
4G 網絡 |
支持移遠EC20模塊，支持移動、聯通、電信 4G 上網功能 |
|
RTC |
支持 NTP 自動校時，支持掉電保持時鐘 |
|
LoRa 模塊 |
支持透傳、讀寫模塊配置 |
|
看門狗 |
支持復位時間設置 |
?
